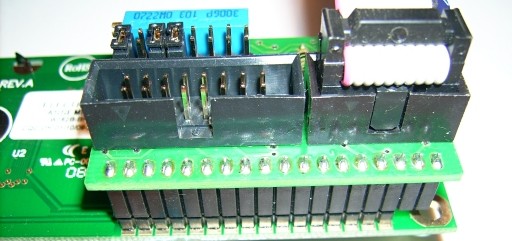

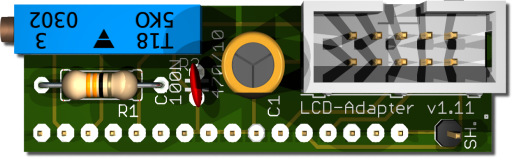

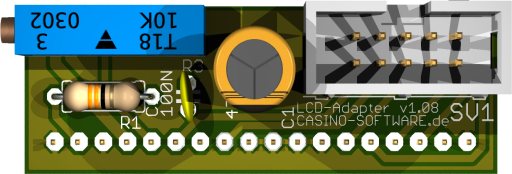

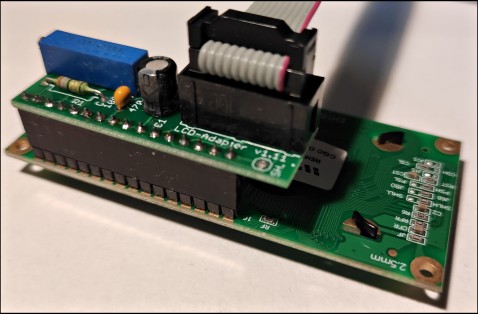

Mit dem LCD Display Adapter können Standard LCD Displays via 10pol. oder 16pol. Flachbandkabel angeschlossen, und somit im 4Bit oder 8Bit Modus betrieben werden.
Inklusive Kontrastregler sowie 2 verschiedene Vorwiederstände für die Hintergrundbeleuchtung sind per Jumper einstellbar. Durch die Belegung der Hintergrundbeleuchtung Versorgungsspannung auf der linken und rechten Seite an der Buchsenleiste, kann der Adapter für verschiedene LCD Displays eingesetzt werden. Die Datenleitungen DB0-DB3 können bei Bedarf per Jumper auf GND gesetzt werden. Kontrast und Hintergrundbeleuchtung kann per Jumper aktiviert oder deaktiviert werden, z.B. wenn die Kontraststeuerung sowie der Vorwiederstand für die Hintergrundbeleuchtung auf der Steuerplatine sitzen. Die Belegung der Wannenstecker ist genormt.
10pol. Wannenstecker: Pin1 - LCD DB7 Pin2 - LCD DB6 Pin3 - LCD DB5 Pin4 - LCD DB4 Pin5 - nicht belegt Pin6 - LCD Enable Pin7 - LCD Read/Write Pin8 - LCD Register Select Pin9 - GND Pin10 - +5V 16pol. Wannenstecker: Pin1 - GND Pin2 - +5V Pin3 - LCD Kontrast Pin4 - LCD Register Select Pin5 - LCD Read/Write Pin6 - LCD Enable Pin7 - LCD DB0 Pin8 - LCD DB1 Pin9 - LCD DB2 Pin10 - LCD DB3 Pin11 - LCD DB4 Pin12 - LCD DB5 Pin13 - LCD DB6 Pin14 - LCD DB7 Pin15 - LCD LED Anode Pin16 - LCD LED Kathode 18pol. Buchsenleiste für LCD Anschluss: Pin1 - LCD LED Kathode Pin2 - LCD LED Anode Pin3 - GND Pin4 - +5V Pin5 - LCD Kontrast Pin6 - LCD Register Select Pin7 - LCD Read/Write Pin8 - LCD Enable Pin9 - LCD DB0 Pin10 - LCD DB1 Pin11 - LCD DB2 Pin12 - LCD DB3 Pin13 - LCD DB4 Pin14 - LCD DB5 Pin15 - LCD DB6 Pin16 - LCD DB7 Pin17 - LCD LED Anode Pin18 - LCD LED Kathode Hier gehts zum Web Shop Bitte senden Sie uns Ihre Anfrage per E-Mail Formular
|
|
